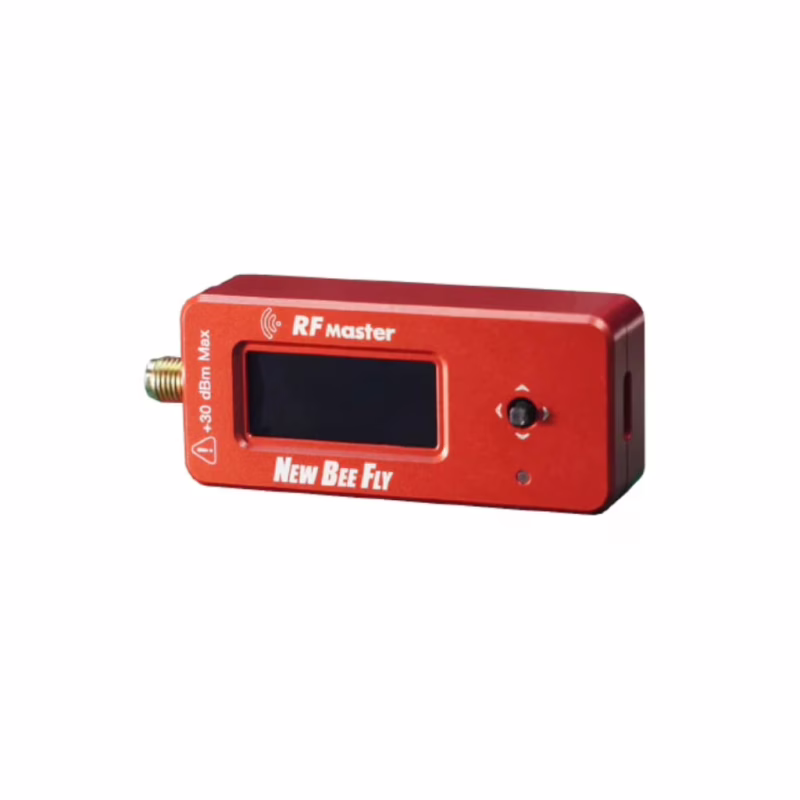

RF Master используется для измерения мощности радиочастот. Наиболее распространенным применением является измерение выходной мощности модуля беспроводной передачи видео или модуля беспроводной передачи данных. Он портативен и имеет встроенную батарею, не требующую дополнительного источника питания. Простота управления, отсутствие вторичного меню. Он может выводить результаты на ПК через кабель USB-C, и результаты можно легко отобразить в графическом виде с помощью программного обеспечения ПК.

Функции

• Встроенный автоматически переключающийся аттенюатор 30 дБм обеспечивает более широкий диапазон измерений.
• Поддерживает внешний аттенюатор
• Простота эксплуатации, отсутствие дополнительного меню
• OLED-экран с высокой яркостью и частотой обновления
• Частота дискретизации мощности ВЧ до 1000 Гц
• Встроенная литиевая батарея, зарядка через USB-C
• Вывод данных на ПК через USB-C
• Корпус из алюминиевого сплава

Спецификация

• Диапазон измерения мощности на открытом металле: -55 дБм ~ 30 дБм
• Разрешение OLED — 128x64, максимальная частота обновления — 100 Гц.
• 3.7V 400mah Липобатарея
• USB-зарядка: 5 В при 1 А
• Вес:37,5 г
• Размер: 59мм*26мм*16мм

RF Master интегрирует литиевую батарею 3,7 В 400 мАч. Время непрерывной работы составляет около 3 часов при полной зарядке.Если напряжение батареи слишком низкое, она автоматически отключится. Пожалуйста, используйте зарядное устройство USB-C для зарядки в режиме реального времени. Убедитесь, что зарядное устройство USB поддерживает выход 5 В при 1 А. Нажмите и удерживайте кнопку 5-фазной регулировки в центре, чтобы включить/выключить радиочастотный мастер.Важное примечание: RF Master автоматически выключится, если пользователь не нажмет кнопку в течение более 3 минут и не подключит USB-C к ПК.

RF Master считывает мощность радиочастот в миллисекунду. Для каждого времени охвата считанные данные подвергаются серии расчетов (в зависимости от режима измерения) и отображаются на экране.RF Master поддерживает следующие временные интервалы:

• 10мс
• 20мс
• 40мс
• 80мс
• 160мс

ЧастотаИзмерительный блок мощности РЧ будет производить отклонения из-за различных частот источника РЧ. Для компенсации отклонения и получения более точных результатов мы предоставляем компенсацию мощности для часто используемых частот. Для этой цели вам необходимоустановить частоту источника радиочастот.

Режим измеренияRF Master обеспечивает три режима измерения:

• AVG: Среднее значение, собранное за определенный период времени.
• ПИК: Пиковое значение, полученное за определенный период времени.
• МАКС: Экран будет отображать максимальную мощность, собранную RF Master. Начинается отсчет

при входе в этот режим и перезапустится после сброса или повторного входа в этот режим.
Батарея

• При полной зарядке на дисплее отобразятся три полоски электричества.
• Если уровень заряда батареи слишком низкий, устройство будет отображаться как разряженное и может отключиться в любой момент.
• Во время зарядки показания будут меняться от 1 до 3 бар.

RF Master имеет две единицы измерения: мВт и дБм. Вы можете выбрать подходящую единицу измерения в соответствии с различными привычками использования.Мы настоятельно рекомендуем использовать дБм.
