• Широкий рабочий диапазон от 9 до 55 В с защитой TVS
• 3 независимых понижающих регулятора напряжения
• BEC Vx, варианты выхода 5,2 В / 6 В / 8 В. Поддерживает непрерывный типичный выходной ток до 15 А, пиковый ток до 25 А
• BEC 5 В (фиксированный), 4 А непрерывный
• BEC 12 В (фиксированный), 4 А непрерывный
• Встроенный делитель напряжения 1K:20K (Вольт = 1/21 входного напряжения)
• Проходная панель сигнала датчика тока
• Размер и вес: 61x40x15 мм, 53 г

BEC Vx

• Исходное напряжение 5,25 В / 6 В / 8 В
• Допуск выходного напряжения 1,5%
• Синхронный понижающий (или понижающий) регулятор с типичным КПД от 90% до 96%
• Поддерживает непрерывный типичный выходной ток до 15 А, пиковый ток до 25 А.
• Пульсация на выходе 32 мВ (VIN=50В, выход 5,25В при 15A), 43мВ (VIN=50В, выход при 5A)
• Ток в режиме ожидания: 10~20 мА
• Отключение при перегреве
• Устойчив к короткому замыканию (2 секунды)
• Защита от сверхтока и самовосстановления

Совет: для непрерывного выходного тока 15 А требуется входное напряжение >= 15 В

BEC 5В

• Исходное напряжение 5,2 В, допуск 1,5%
• Поддерживает непрерывный выходной ток до 4 А, пиковый ток до 6 А
• Исходная пульсация 20 мВ (VIN = 24 В, выход @ 5 A), 50 мВ (VIN = 50 В, выход @ 5 A)
• Защита от обратного входного напряжения: Нет
• Отключение при перегреве
• Выход устойчив к короткому замыканию (2 секунды)
• Защита от сверхтока и самовосстановления

BEC 12В

• Исходное напряжение 12 В, допуск 1,5%
• Поддерживает непрерывный выходной ток до 4 А, пиковый ток до 6 А
• Исходная пульсация 18 мВ (VIN=24В, выход @5A), 32 мВ (VIN=50В, выход @5A)
• Защита от обратного входного напряжения: Нет
• Отключение при перегреве
• Выход устойчив к короткому замыканию (2 секунды)
• Защита от сверхтока и самовосстановления

Совет: для стабильного выхода 12 В требуется входное напряжение >= 13 В

Комплектация:

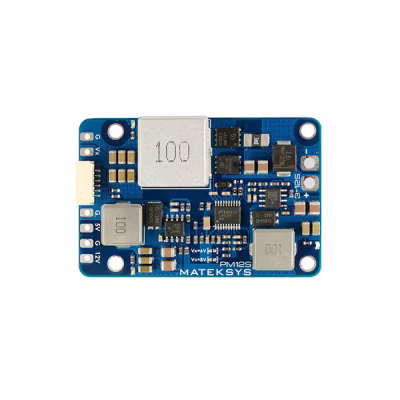

• PM12S-3
• Low ESR конденсатор ZLJ 63v 390uf

Совет: если входное напряжение шумит, нужно припаять конденсатор к входной площадке
