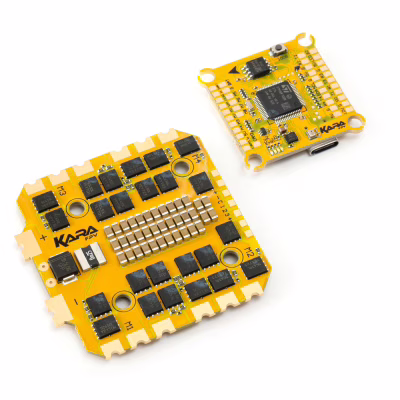

F722 Golden Flight Controller — технічні характеристики

MCU: STM32F722
IMU (Гіроскоп): ICM42688p
Black box (Чорна скринька): 16M Black Box
OSD: BetaFlight OSD (чіп AT7456E)
Барометр: вибірковий (selectable)
USB порт: Type-C
Конектор DJI Air Unit: Так
Подвійні камери: Так (за замовчуванням: CAM1)
Живлення (Power Input): 3S–8S LiPo
Вихід BEC:

• 5V вихід, загальне навантаження 3A

• 12V вихід, загальне навантаження 2.5A

UART: 5 наборів

• UART1 для налаштування VTX

• UART2 для RC Link

• UART3 — резервний

• UART4 для GPS

• UART5 — для телеметрії ESC

ESC сигнал: M1 – M8
I2C: Так (SDA і SCL контакти можна використовувати для магнітометра або світлодіодів WS2812)
LED Pad: Так (використовується для управління WS2812 LED)
Buzzer Pad: Так
BOOT кнопка: Так
Назва прошивки (Firmware Target Name): STM32F722
Монтаж: 30.5 × 30.5 мм (діаметр отвору 4 мм)
Розміри: 36(Д) × 36(Ш) × 7(В) мм
Вага: 7 г

Комплектація:

Чорна нейлонова гайка
Гайка нейлонова чорна M3 — 4 шт

Амортизуюче гумове кільце
Амортизуюче гумове кільце, чорне, розмір: внутрішній діаметр M3, зовнішній діаметр 6 мм, висота стовпчика 5 мм, вимога до пакування — 4000 шт/пакет — 8 шт

Металевий гвинт
Тип: напівкругла головка з шестигранним отвором, колір: чорний (нікельоване покриття), специфікація: M3, довжина 30 мм, вимога до пакування — 2000 шт/пакет — 4 шт

Живильний кабель XT90H-M (жовтий роз’єм)
XT90H-M (жовтий роз’єм), дроти з силіконовою ізоляцією 10AWG (червоний і чорний), довжина дроту 150 мм, залужений наконечник 4 мм — 1 шт

Пластина конденсатора JTE-267A
Плата конденсатора JTE-267A PCB*1 + 35V 2200uF (Aihua)*2 — 1 комплект

Кабель FC ESC
SH 1.0 14P до 10P, плоский двосторонній кабель, довжина кабелю L = 40 мм (без урахування роз’ємів), дзеркальне підключення — 1 шт
