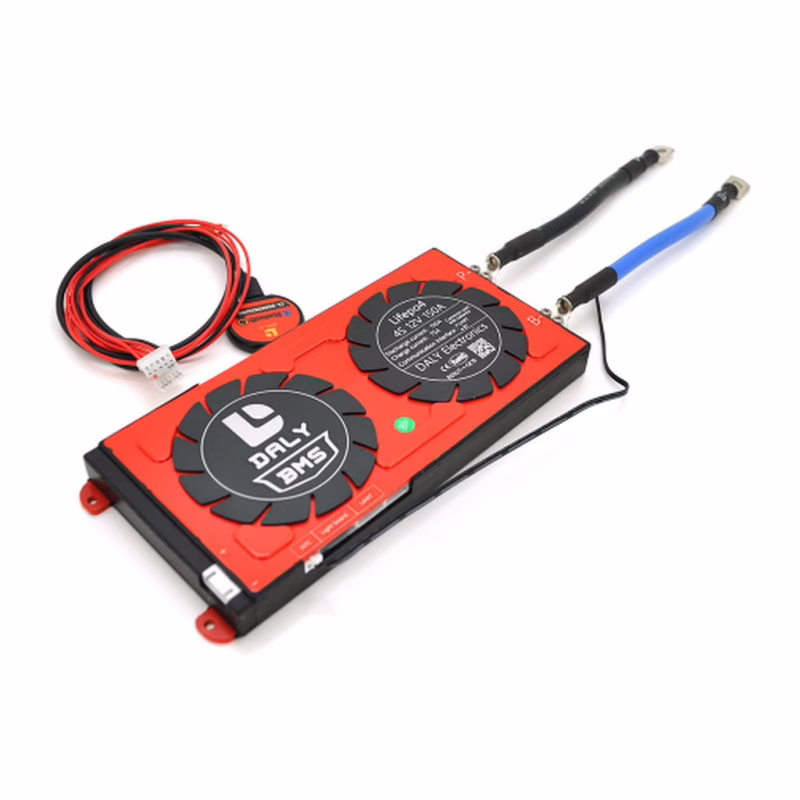

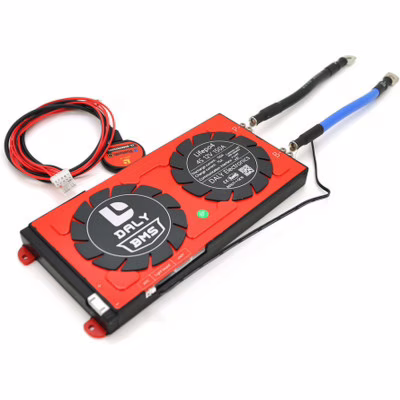

BMS (Battery Management System) – це електронна плата, яка встановлюється на акумуляторну батарею з метою контролю процесу заряду/розряду, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.

Основні характеристики

• Номінальний струм розряду 150А
• Номінальний струм заряду 75А (рекомендована ємність АКБ 150Ач)
• Номінальна напруга заряду 14,6В
• Струм балансування 45±15мА

Функції пасивного вирівнювання

Напруга включення пасивного вирівнювання 3,4В

Захист від перезаряду

• Напруга включення захисту від перезаряду (на 1 комірку) 3,75±0.05В
• Час спрацьовування захисту від перезаряду (на 1 комірку) 1±0.5сек
• Напруга відключення захисту від перезаряду (на 1 комірку) 3,65±0.05В
• Час відключення захисту від перезаряду (на 1 комірку) 1±0.5сек

Захист від перерозряду

• Напруга захисту від перерозряду (на 1 комірку) 2.2±0.05В
• Час спрацьовування захисту від перерозряду 1±0.5сек.
• Напруга відключення захисту від перерозряду 2,21±0.05В
• Час вимкнення захисту від перерозряду 1±0.5сек

Захист від перевантаження струмом заряду/розряду

• Струм захисту від перевантаження струмом розряду 180±3%А
• Затримка захисту від перевантаження струмом розряду 1±0.5сек
• Струм захисту від навантаження заряду 225±3% А
• Час спрацьовування захисту 1±0.5сек

Затримка захисту від короткого замикання 10-500мсек

• Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
• Струм власного споживання під час роботи <50 mA (не включаючи струм власного споживання)
• Струм власного споживання в режимі сну <800 uA
• Габарити 212*95*20 мм

Похибка обладнання

• Точність визначення струму: ≤(±3%FSR)
• Точність визначення напруги: ≤±15 мВ
• Робоча температура: -40℃~85℃
• Відносна вологість: 5% ~ 90%
