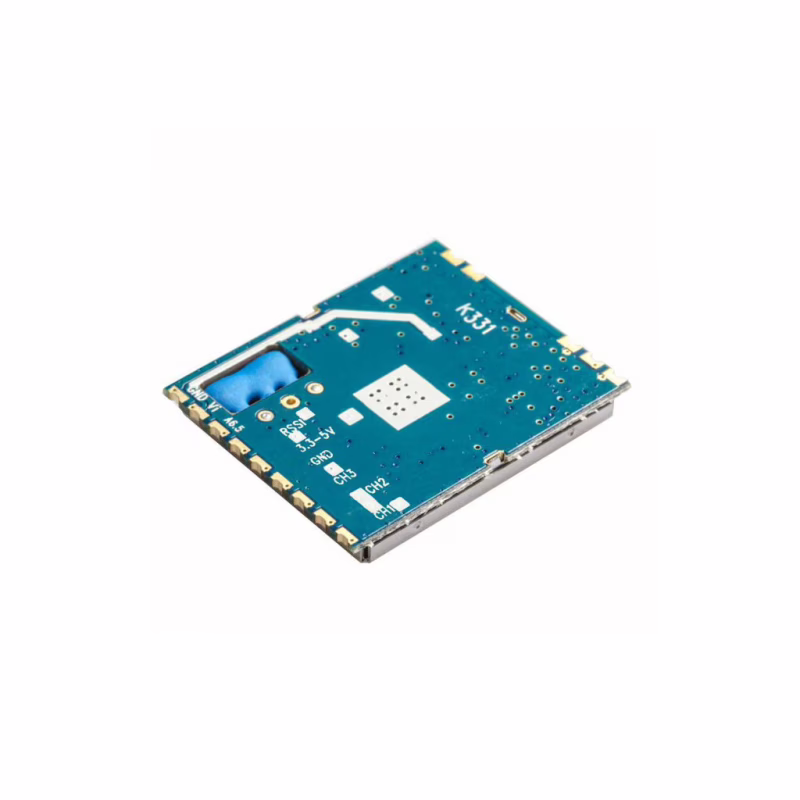

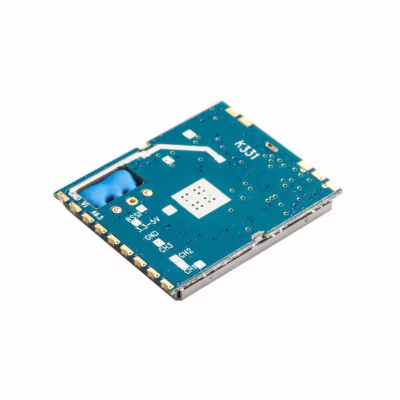

Универсальный видео приёмный модуль AKK K331 с частотой 5.8G. На основе данного приёмного модуля вы легко сможете сделать или заменить видеоприёмник для монитора или видео очков.

RF характеристики

• Диапазон частот приема： 5645 ~ 5945MHz
• Коэффициент стоячей волны по напряжению： 2:1
• Система демодуляции： FM / PLL
• Промежуточная частота： 480MHz
• Входное сопротивление антенны： 50 Ом
• Стабилизация частоты гетеродина： ±100kHz
• Точность частоты гетеродина： ±100kHz
• Управление гетеродином： PLL (ФАПЧ)
• Входная утечка гетеродина ： -55dBm
• Чувствительность приёма: -93dBm
• Диапазон входного уровня： -93dBm ~ + 5dBm
• Источник питания： + 3.3 ~ 5.0V
• Потребляемый ток： макс. 200mA

Видео характеристики

• Сопротивление видеовыхода： 75 Ом
• Уровень видеовыхода： 1Vp-p
• Полярность видео： отрицательная
• Частота видеосигнала: ±5 dB, Max. 50Hz ~ 6MHz
• Дифференциальное усиление: макс. ± 5%
• Дифференциальная фаза： макс. ± 5 градусов
• 3Db IF широкополосный: 16.5MHz
• Отношение сигнал / шум： мин. 38dB

Аудио характеристики

• Сопротивление аудиовыхода: 2KΩ
• Уровень аудиовыхода： 1 ± 0.2Vp-p
• Диапазон частот аудиовыхода： 100Hz ~ 20kHz
• Аудио носитель： 6.5MHz (AL)
• Точность аудиосигнала： ± 30kHz
• Отношение сигнал / шум (50Hz ~ 15kHz): мин. 50dB
• THD： (50Hz ~ 15kHz, 3 Vp-p): макс. 1.5%
• Напряжение аудиовхода： 1.0Vp-p, 1KHz
