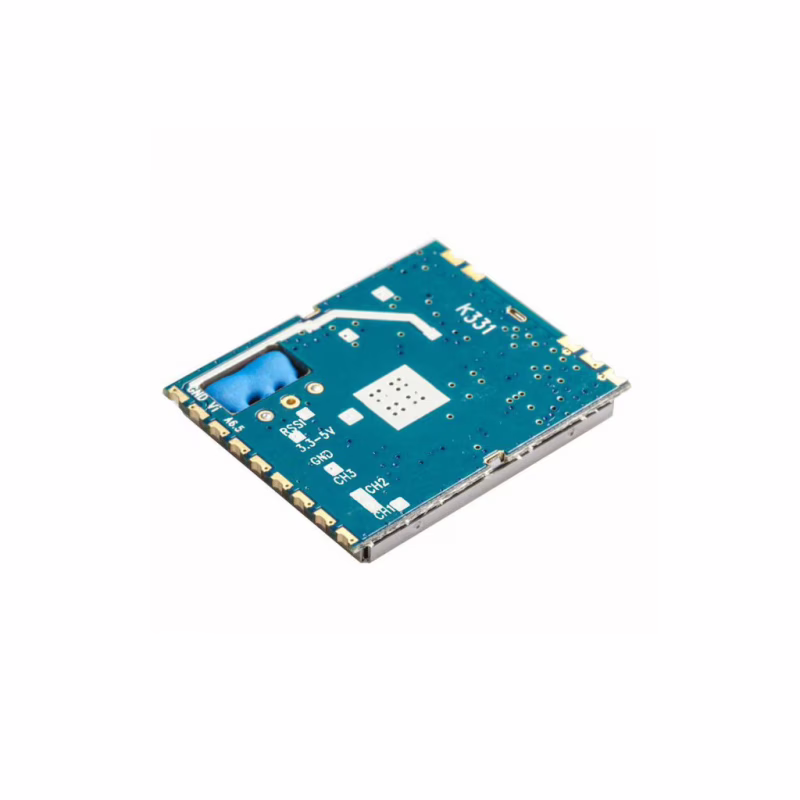

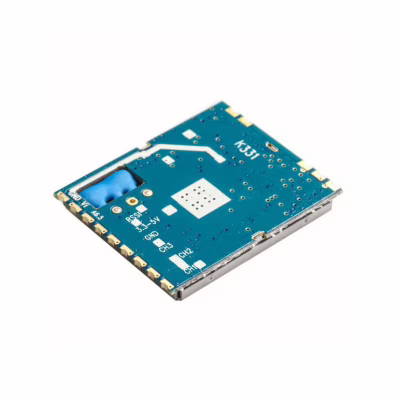

Універсальний відеоприймальний модуль AKK K331 із частотою 5.8G. На основі цього приймального модуля ви легко зможете зробити або замінити відеоприймач для монітора або відео окулярів.

RF характеристики

• Діапазон частот прийому： 5645 ~ 5945MHz
• Коефіцієнт стоячої хвилі за напругою： 2:1
• Система демодуляції： FM / PLL
• Проміжна частота： 480MHz
• Вхідний опір антени： 50 Ом
• Стабілізація частоти гетеродину： ±100kHz
• Точність частоти гетеродину： ±100kHz
• Управління гетеродином： PLL (ФАПЛ)
• Вхідний витік гетеродину ： -55dBm
• Чутливість прийому: -93dBm
• Діапазон вхідного рівня: -93dBm ~ + 5dBm
• Джерело живлення： + 3.3 ~ 5.0V
• Струм: макс. 200mA

Відео характеристики

• Опір відеовиходу： 75 Ом
• Рівень відеовиходу： 1Vp-p
• Полярність відео： негативна
• Частота відеосигналу: ±5 dB, Max. 50Hz ~ 6MHz
• Диференціальне посилення: макс. ± 5%
• Диференціальна фаза： макс. ± 5 градусів
• 3Db IF широкосмуговий: 16.5MHz
• Відношення сигнал / шум： хв. 38dB

Аудіо характеристики

• Опір аудіовиходу: 2KΩ
• Рівень аудіовиходу： 1 ± 0.2Vp-p
• Діапазон частот аудіовиходу： 100Hz ~ 20kHz
• Аудіо носій： 6.5MHz (AL)
• Точність аудіосигналу: ± 30kHz
• Відношення сигнал/шум (50Hz ~ 15kHz): хв. 50dB
• THD： (50Hz ~ 15kHz, 3 Vp-p): макс. 1.5%
• Напруга аудіовходу： 1.0Vp-p, 1KHz
